チャックブロック KB/KBV/KCB




チャックブロック KB/KBV/KCB

KB

KB-1

KCD

KCB-D

用 途
本器には磁力はありませんが、マグネットチャックと併用して加工物を吸着します。
•特殊形状の加工物でも本器があれば大丈夫です。お手持のチャックをフルに活用することができます。
•磁力は上面・側面・V面に働き、特殊形状の加工物にもフルに活用できます。
特 長
•マグネットチャックに併用して板状のものの側面など、チャックのみでは吸着しにくい形状の吸着補助具としての使用に最適です。

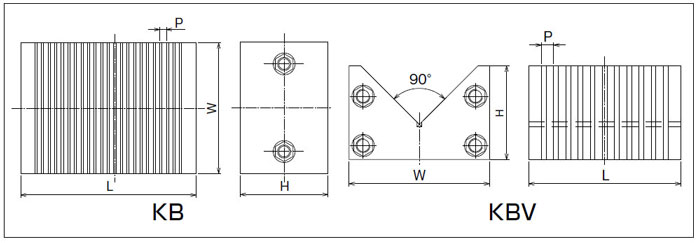

図面

ストック番号 型 式 寸 法 吸着面 重量
(kg/個)
仕様
W L H P
S903201 KB-1 46 100 40 3 4面 1.5 2個1組
S903202 KB-2 60 80 1.6
S903203 KB-3 100 50 50 2.0
S903204 KBV-1 60 65 40 5.2
(2+3.2)
2面 0.9

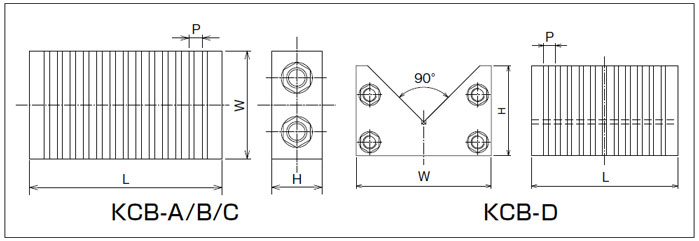

図面

ストック番号 型式 寸 法 吸着面 重量
(kg/個)
仕様
W L H P
S903221 KCB-A 32 57 15 3.9
(2.3+1.6)
4面 0.2 2個1組
S903222 KCB-B 57 97 26 1.2
S903223 KCB-C 97 53 22 1.0
S903224 KCB-D 68 57 47 2面 1.3
