永磁リフティングマグネット PLN



PLN

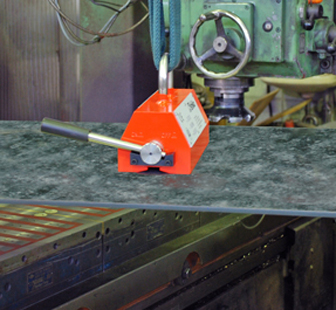

用途

特長

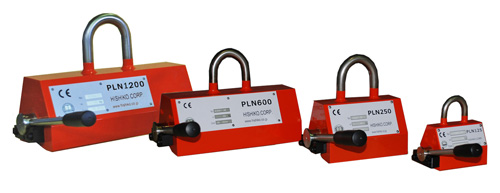

PLNシリーズ

PLNPLN

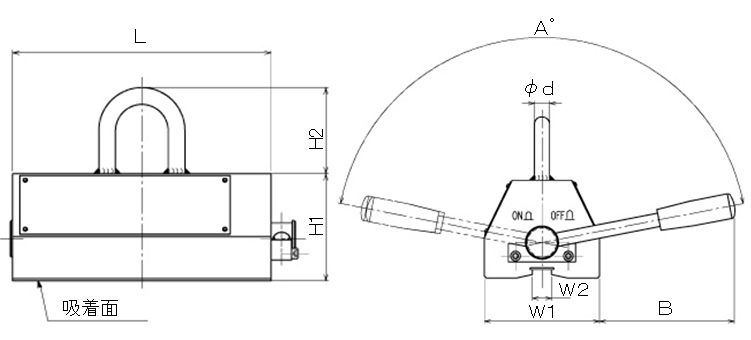

PLN図面



ストック番号 型  式 鋼板吊上力*
(kgf)
丸棒吊上力*
(kgf)
丸棒径
φmm)
本 体 寸 法 (mm) ハンドル部 重量
Kg)
H1 H2 L W1 W2 φd A° B
S961342 PLN 150 150 65 40~100 70 50 93 60 (11) 10 150° (98) 2.6
S961343 PLN 300 300 150 60~200 99 81 152 100 20 16 155° (150) 10
S961344 PLN 600 600 300 65~270 99 81 246 120 20 16 155° (140) 20
S961345 PLN1200 1200 600 100~300 125 110 305 146 25 20 170° (170) 40
※SS400、Ra1.6(▽▽▽面)、50mm以上、空隙 0mm
