Magnetic Tools MENU TOP

Square shape Magnetic Block   KMB



KMB3

KMB1

Applications

Features

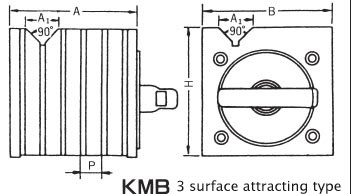

KMB3図面

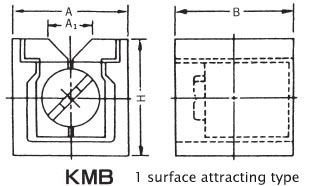

KMB1図面



Stock No.Model Dimension(mm) Parallelism of
bottom surface
and V-groove(μm)
Specification Maximum
attracting force
Weight
(kg)
A B H A1 P
S932501 KMB-1 100 100 100 25 15
(11+4)
10 3 surface 0.8KN(80kgf)
(Flat surface)
7
S932502 KMB-2 150 150 150 30 20
(14+6)
15 1.4KN(140kgf)
(Flat surface)
22
S932511 KMB-3 100 100 100 40 10 1 surface 0.4KN(40kgf)
(V-surface ø20Round bar)
6
S932512 KMB-4 150 150 150 15 0.8KN(80kgf)
(V-surfaceø20Round bar)
17
S932513 KMB-5 200 200 200 50 20 1.0KN(100kgf)
(V-surfaceø20Round bar)
32
S932514 KMB-6 250 250 250 100 25 1.1KN(110kgf)
(V-surfaceø20Round bar)
60
S932503 KMB-7 200 200 200 35 20
(16+4)
20 3 surface 1.5KN(150kgf)
(Flat surface)
53
